一般風電場由多臺風力發電機組組成，統一由一個設計院設計，地質條件類似，基礎大小型式基本一致。在施工風力發電機基礎時，采用定型大鋼模板可以降低施工成本，減少廢棄材料對周邊環境的污染，減少施工工期，同時還能提高混凝土外觀質量。

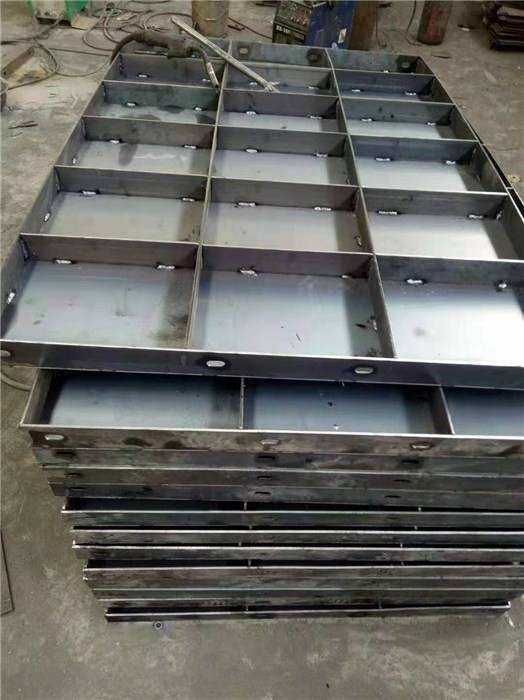

根據GB50204--2002對模板及支架的選材要求，風電基礎模板及其支架需滿足足夠的承載能力、剛度和穩定性等要求。工程基礎承臺模板采用定制鋼模支撐系統，模板的強度、剛度必須牢固穩定，接縫應嚴密以防炸模。承臺外邊緣較長，施工前應按圖紙放出風電基礎模板大樣,做出定型模板，以保證基礎承臺的外形尺寸，外模板施工還應做好外模板的止水處理。整體大鋼模為6mm厚鋼板，四周及豎向擱柵采用[10 槽鋼，橫向擱柵采用L5X50角鋼，對拉螺栓φ14，頂部設2φ14吊鉤。
